Электромагниты тормозные ЭМИС
Общая информация
Электромагниты серии ЭМИС выпускаются различных габаритов с 1 по 6. Это наиболее востребованная серия нашими клиентами. Ее популярность объясняется тем, что еще во времена СССР выпускались электромагниты серии МИС и их применение было весьма обширно в различных тормозных и исполнительных механизмах. Но в 1992 году МИС были сняты с производства и вместо них предлагались электромагниты ЭМ33, которые по своим техническим характеристикам соответствовали снятой серии, но по габаритным и присоединителтным размерам отличались. Естественно при замене вышедших из строя электромагнитов МИС, на их место ЭМ33 приходилось ставить с определенными доработками мест крепления. С 2004 года в серию пошли электромагниты ЭМИС, которые были сконструированы под размеры МИС. Теперь при замене МИС на ЭМИС проблем не возникает, а надежность работы ЭМИС значительно повысилась. Тем, кто ищет для замены электромагнитов МИС, такие же из неликвидов предприятий, мы настоятельно рекомендуем не экономить и не покупать дешевые старые электромагниты, а обратить внимание на новые ЭМИС
Структура условного обозначения
Пример заказа: ЭМИС-1200 У3 220 В, 50 Гц электромагнит серии ЭМИС 1-го габарита, толкающего исполнения, катушка на напряжение 220 В, переменного тока 50 Гц, климатическое исполнение У3
| Название серии электромагнита |
ЭМИС
|
Цифра: габарит
1 - первый
3 - третий
4 - четвертый
5 - пятый
6 - шестой |
1
|
Цифра: исполнение
1 - тянущий
2 - толкающий |
2
|
Цифра: степень защиты IP
0 - IP20 |
0
|
| Буква и цифра: климатическое исполнение |
У3
|
Электромагниты 2- го габарита не производятся в связи с нецелесообразностью делать два практически одинаковых габарита 2 и 3. Они отличаются только тяговыми усилиями, поэтому МИС-2 или ЭМИС-2 можно заменить на ЭМИС-3 без каких либо негативных последствий.

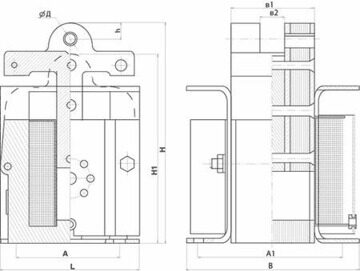

Электромагнит тянущего исполнения
| Наименование параметра |
ЭМИС
1100 |
ЭМИС
2100 |
ЭМИС
3100 |
ЭМИС
4100 |
ЭМИС
5100 |
ЭМИС
6100 |
| Ном. ход якоря мм. |
15 |
20 |
20 |
25 |
25 |
30 |
| Присоединительные размеры, мм. |
А |
46+-0,25 |
54+-0,25 |
54+-0,25 |
70+-0,25 |
70+-0,3 |
84+-0,5 |
| А1 |
51+-0,8 |
56+-0,8 |
61+-0,8 |
69+-0,8 |
85+-0,7 |
62+-0,8 |
| Д |
4,1 |
6,1 |
6,1 |
9,2 |
9,2 |
12 |
| d1 |
5,5 |
6,6 |
6,6 |
6,6 |
7 |
9 |
| b1 |
29 |
29,5 |
29,5 |
35,5 |
48,5 |
55,5 |
| b2 |
10,5 |
10,5 |
10,5 |
12,5 |
16,5 |
20,5 |
| l1 |
15 |
18 |
18 |
26 |
26 |
30 |
| h |
7,5 |
9 |
9 |
13 |
13 |
15 |
| Габаритные размеры, мм |
L |
70 |
75 |
75 |
94 |
94 |
120 |
| B |
68 |
80 |
85 |
90 |
108 |
106 |
| H1 |
74,5 |
87,5 |
87,5 |
109,5 |
109,5 |
130,5 |
| H |
89,5 |
107,5 |
107,5 |
134,5 |
134,5 |
184 |
|
ЭМИС 1100
|
ЭМИС 3100
|
ЭМИС 4100
|
ЭМИС 5100
|
ЭМИС 6100
|
|
Цена с НДС
|
см прайс
|
см прайс
|
см прайс
|
см прайс
|
см прайс
|

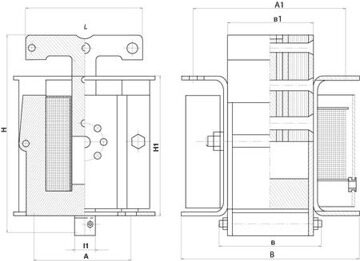

Электромагнит толкающего исполнения
| Наименование параметра |
ЭМИС
1200 |
ЭМИС
2200 |
ЭМИС
3200 |
ЭМИС
4200 |
ЭМИС
5200 |
| Ном. ход якоря мм. |
15 |
20 |
20 |
25 |
25 |
| Присоединительные размеры, мм. |
А |
46+-0,25 |
54+-0,25 |
54+-0,25 |
70+-0,3 |
70+-0,3 |
| А1 |
51+-0,8 |
56+-0,8 |
61+-0,8 |
69+-0,8 |
85+-0,7 |
| l1 |
13+-0,135 |
17+-0,1 |
17+-0,1 |
19+-0,165 |
19+-0,165 |
| b |
40 |
40 |
40 |
46, |
59 |
| b1 |
29 |
29,5 |
29,5 |
35,5 |
48,5 |
| d |
5,5+0,3 |
6,6+0,3 |
6,6+0,3 |
7 |
7 |
| Габаритные размеры, мм |
L |
61 |
74 |
74 |
97 |
95 |
| B |
65 |
75 |
80 |
91 |
108 |
| H |
97 |
118 |
118 |
127 |
127 |
| H1 |
50 |
65 |
65 |
86 |
86,5 |
|
ЭМИС 1200
|
ЭМИС 3200
|
ЭМИС 4200
|
ЭМИС 5200
|
ЭМИС 6200
|
|
Цена с НДС
|
см прайс
|
см прайс
|
см прайс
|
см прайс
|
см прайс |
